Cómo funcionael steelframing.

Si estás pensando en construir con steel frame, acá te mostramos los materiales, cómo se arma una pared y qué se revisa durante la obra.

Elegí una capa para conocer su función. Las texturas son ilustrativas.

05Estructura de acero

Perfilería galvanizada

Los perfiles de acero galvanizado forman el esqueleto de las paredes. Sus medidas y su ubicación se definen en los planos y el cálculo, teniendo en cuenta las aberturas y las instalaciones.

Las medidas se definen con el cálculo

Qué hay detrás de una pared.

Una pared de steel frame lleva más que perfiles de acero. Las placas, las membranas y las aislaciones trabajan juntas. Por eso, cada capa se define según el proyecto.

Cálculo de la estructura
Define qué perfiles, refuerzos y anclajes necesita esa obra para soportar las cargas previstas.
Planos para el montaje
Muestran las medidas, las aberturas y las uniones para saber cómo armar cada panel.
Protección y aislación
Las capas de paredes y cubiertas se combinan para controlar el agua, el aire, la humedad y la temperatura.
Revisión antes de cerrar
Se revisan y registran las instalaciones y las fijaciones que después quedarán tapadas por las placas.
Axonométrica paramétrica de un panel portante de steel framing con vanoModelo procedimental basado en la tipología P-02 de INCOSE. Representa soleras PGU, montantes PGC, kings, jacks, viga dintel y cripples superiores e inferiores.AXONOMÉTRICA · TIPOLOGÍA INCOSE P-02MODELO PARAMÉTRICO01020304PANEL REFERENCIAL · 4,80 mALTURA · 2,60 mVANO LIBRE1,80 m × 1,20 mCARGAS
Deslizá horizontalmente para inspeccionar el detalle
DETALLE SF-P02 · GENERADO DESDE DATOSPanel portante con vano
TIPOLOGÍA
INCOSE P-02
MÓDULO
600 mm ref.
ESTADO
No apto para construcción
  1. 01

    Solera superior PGU. Une los perfiles verticales y los mantiene en su posición.

  2. 02

    Viga dintel. Reparte las cargas que llegan sobre la abertura.

  3. 03

    King + jack. Son los perfiles a los lados de la abertura que sostienen el dintel.

  4. 04

    Solera de vano. Marca la parte inferior de la abertura y se apoya en los perfiles cortos de abajo.

Panel
4,80 m × 2,60 m
Vano libre
1,80 m × 1,20 m
Modulación
600 mm
Este ejemplo muestra un panel que sostiene cargas y tiene una abertura, basado en el Manual INCOSE, capítulo 8. Las medidas y las piezas de cada obra se definen con su cálculo y sus planos de montaje.

Medidas pensadas desde el inicio

Antes de armar la estructura, los planos indican dónde van las paredes, las aberturas y las instalaciones.

Obra más ordenada

Al usar menos mezclas húmedas, se pueden organizar las tareas de montaje por etapas. Para eso, el proyecto tiene que estar definido antes de empezar.

Aislación para cada ambiente

Las aislaciones y las capas de protección se eligen juntas, teniendo en cuenta el clima y cómo se va a usar el espacio.

Una estructura de acero

Los perfiles galvanizados forman la estructura. Para que el sistema funcione bien, también importan las uniones, las otras capas y cómo se realiza la obra.

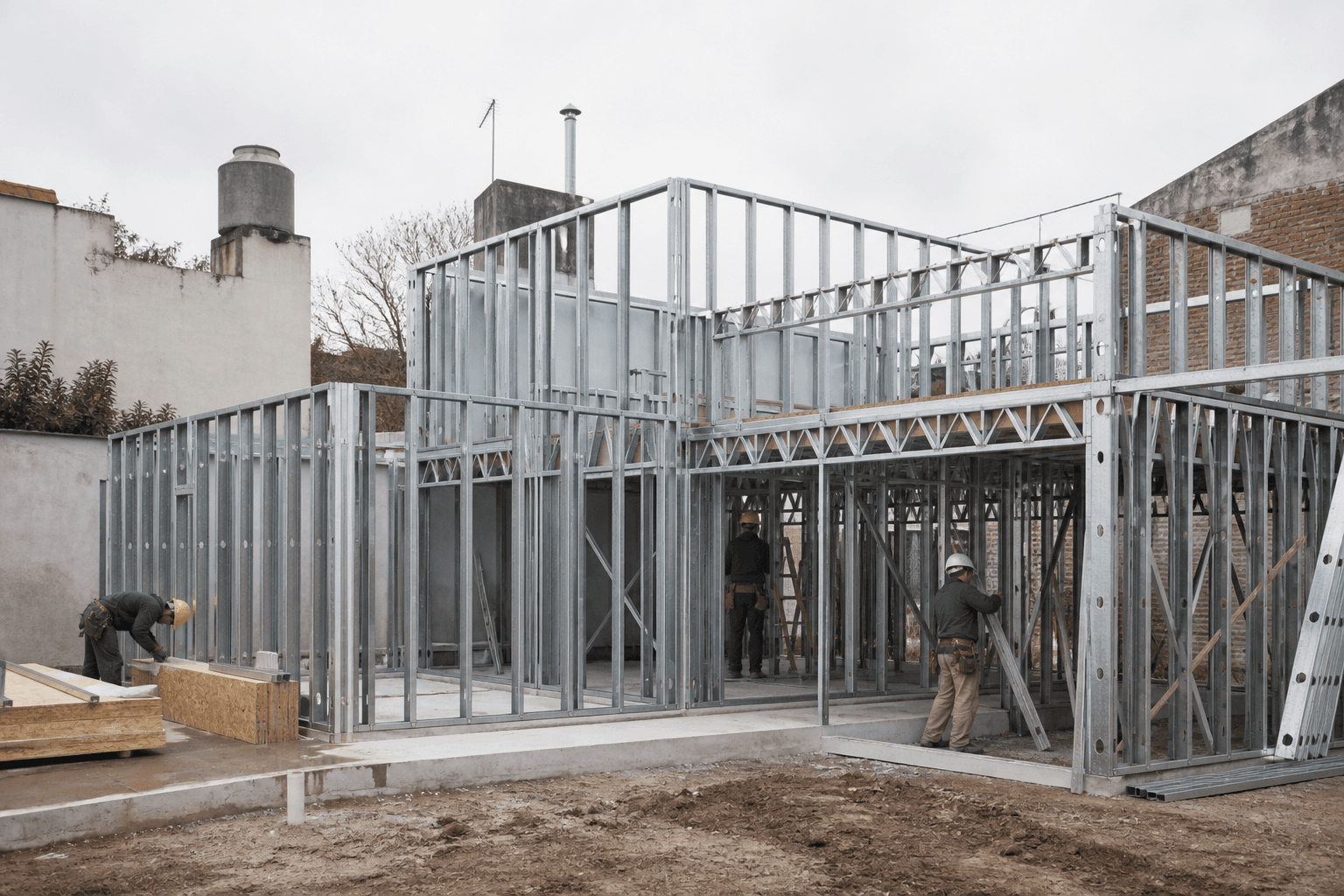

Imagen ilustrativa de una estructura de vivienda ejecutada con perfiles de acero galvanizadoImagen técnica ilustrativa

Antes de armar, hay cosas que definir.

Antes de llevar los materiales al terreno, se definen las medidas, las aberturas y los recorridos de las instalaciones. Los planos ayudan a que cada equipo sepa qué tiene que hacer.

  • Planos y trabajos acordados
  • Cálculo de la estructura para esa obra
  • Capas de protección y uniones definidas
  • Instalaciones previstas antes de colocar las placas

Cómo una idea se convierte en una obra.

Te mostramos cinco etapas, desde los planos hasta el cierre de las paredes. Podés recorrerlas y ampliar los dibujos para ver los detalles.

Documentación técnica realCapítulo 8 · Paneles
Deslizá las láminas y tocá una para ampliarla.Detalles constructivos reproducidos con mención de fuente. No reemplazan el proyecto ni el cálculo de cada obra. Fuente: INCOSE, Manual 2025.01
Así avanza una obra01 / 05

Primero definimos qué se va a construir

Antes de comprar materiales se acuerdan las medidas, los ambientes, las aberturas, las terminaciones y el alcance del presupuesto. Con esa información se preparan los planos y el cálculo estructural.

Qué estás viendo

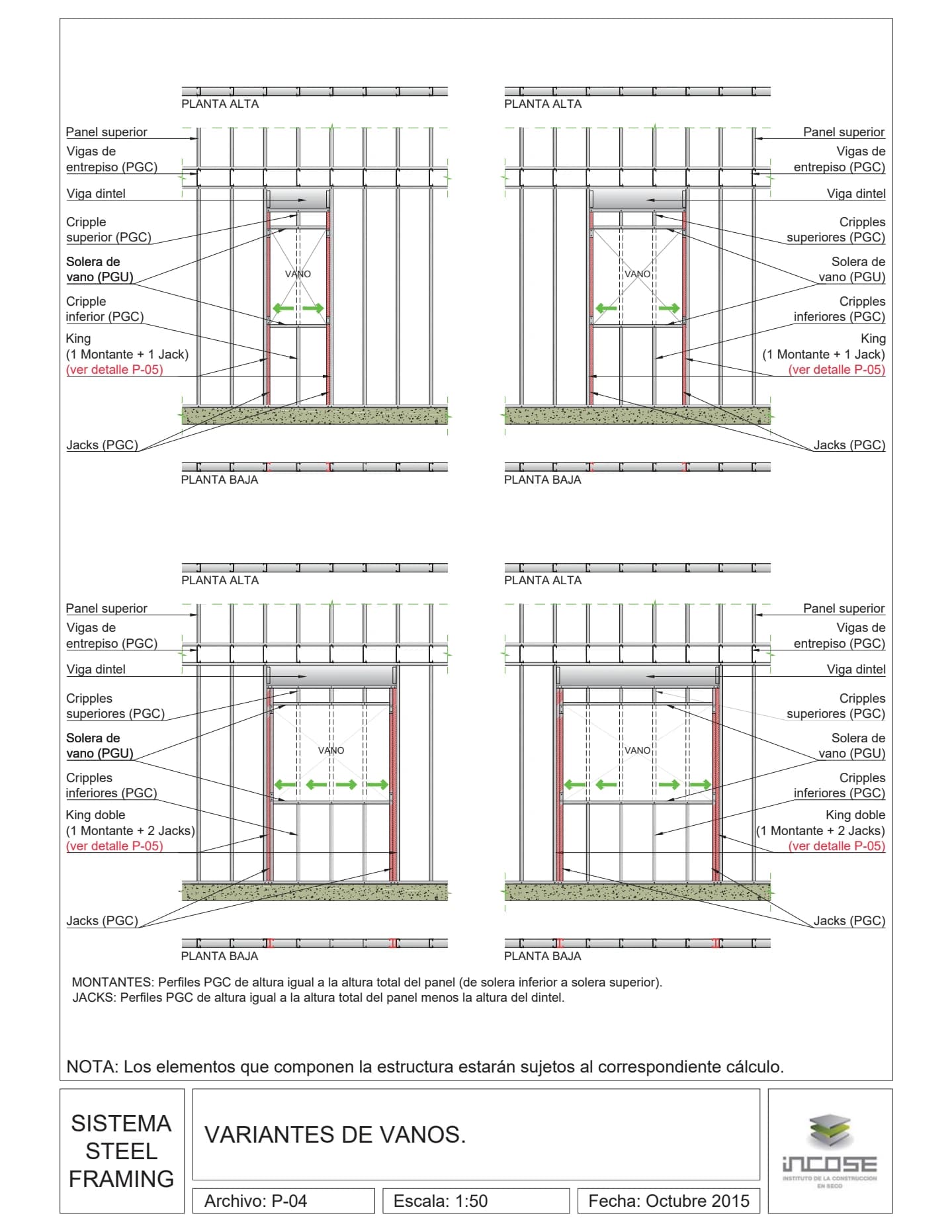

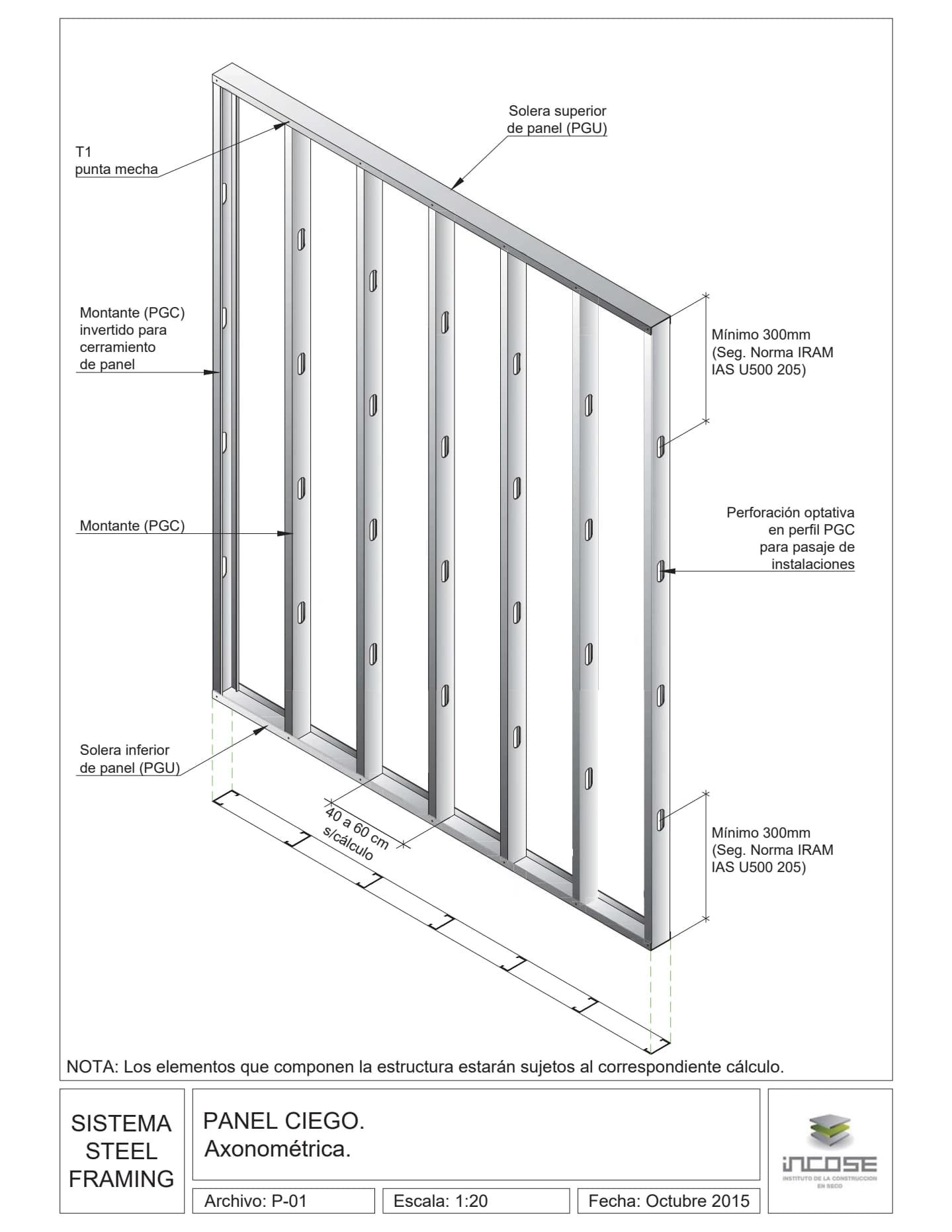

Dos láminas de panelizado: una muestra un panel completo y la otra compara distintas maneras de resolver vanos según las cargas que reciben.

Por qué importa

Los planos permiten saber qué piezas se necesitan, cuánto miden y cómo se van a armar. Con esa información se puede presupuestar y preparar la obra.

Pregunta útil para hacer

¿El presupuesto, los planos y el cálculo describen el mismo alcance?

Guía simple y orientativa · cada proyecto define sus medidas, perfiles y controlesConsultar manuales INCOSE

Preguntas sobre construcción en seco.

Si estás averiguando, estas respuestas pueden ayudarte. Y si tu duda no está acá, podés escribirnos.

¿Qué es exactamente el steel framing?

Es una forma de construir en seco con perfiles livianos de acero galvanizado. Con ellos se arma la estructura, que después se completa con placas, membranas, aislaciones e instalaciones. Las capas y las terminaciones se eligen según lo que necesita cada proyecto.

¿Es adecuado para una vivienda permanente?

Sí, se puede usar para una vivienda permanente. Como en cualquier construcción, necesita un proyecto, un cálculo de la estructura y una ejecución adecuados. También hay que definir las capas de protección y aislación de paredes y cubiertas.

¿Aísla mejor que una construcción tradicional?

Permite incorporar aislación, pero no podemos decir que siempre aísla mejor. Depende de los materiales y su espesor, de las aberturas y de cómo se colocan las capas. También se revisan los puentes térmicos: los puntos por donde el calor puede pasar con más facilidad.

¿El acero se oxida o tiene problemas con la humedad?

Los perfiles tienen una protección galvanizada. Para cuidarlos, también hay que mantenerlos secos y colocar bien las membranas, las uniones y los sellados que evitan filtraciones. Esa protección se piensa como parte de la pared completa.

¿Cómo se comporta frente al fuego?

El acero no aporta combustible, pero eso no define por sí solo la resistencia al fuego de una pared. Importa cómo se combinan los perfiles, las placas, las fijaciones, la aislación y los sellados. La composición se define según lo que requiere cada ambiente y proyecto.

¿Siempre es más rápido o más económico?

No necesariamente. Puede reducir tareas húmedas y ayudar a organizar el montaje, pero los tiempos y el costo dependen del proyecto, el lugar y las terminaciones. Para darte un presupuesto, primero necesitamos conocer qué querés construir y qué trabajos incluiría.

¿Qué documentación conviene pedir antes de empezar?

Conviene contar con los trabajos y materiales por escrito, el cálculo de la estructura y los planos de montaje. También deben quedar definidos la base y los anclajes, las capas de paredes y cubiertas, las aberturas y las instalaciones. La documentación necesaria depende de la obra y de los requisitos del lugar donde se construye.

¿Se pueden colgar muebles, equipos o cargas pesadas?

Sí, con los refuerzos y las fijaciones adecuados. Si sabés dónde van una alacena, un termotanque o un equipo pesado, es importante preverlo antes de cerrar la pared. Así se prepara la estructura para ese peso, en lugar de colgarlo solamente de la placa.

¿Qué debería revisarse antes de cerrar un muro?

Se revisan las membranas, las aislaciones, las fijaciones, los refuerzos y los sellados. También los recorridos y las pruebas de las instalaciones, y que el conjunto esté seco. Guardar fotos de esta etapa ayuda a ubicar lo que quedó adentro si más adelante hace falta reparar o modificar algo.
